ASZ3030-NL00T0

В наличии Гарантия: 12 месяцев

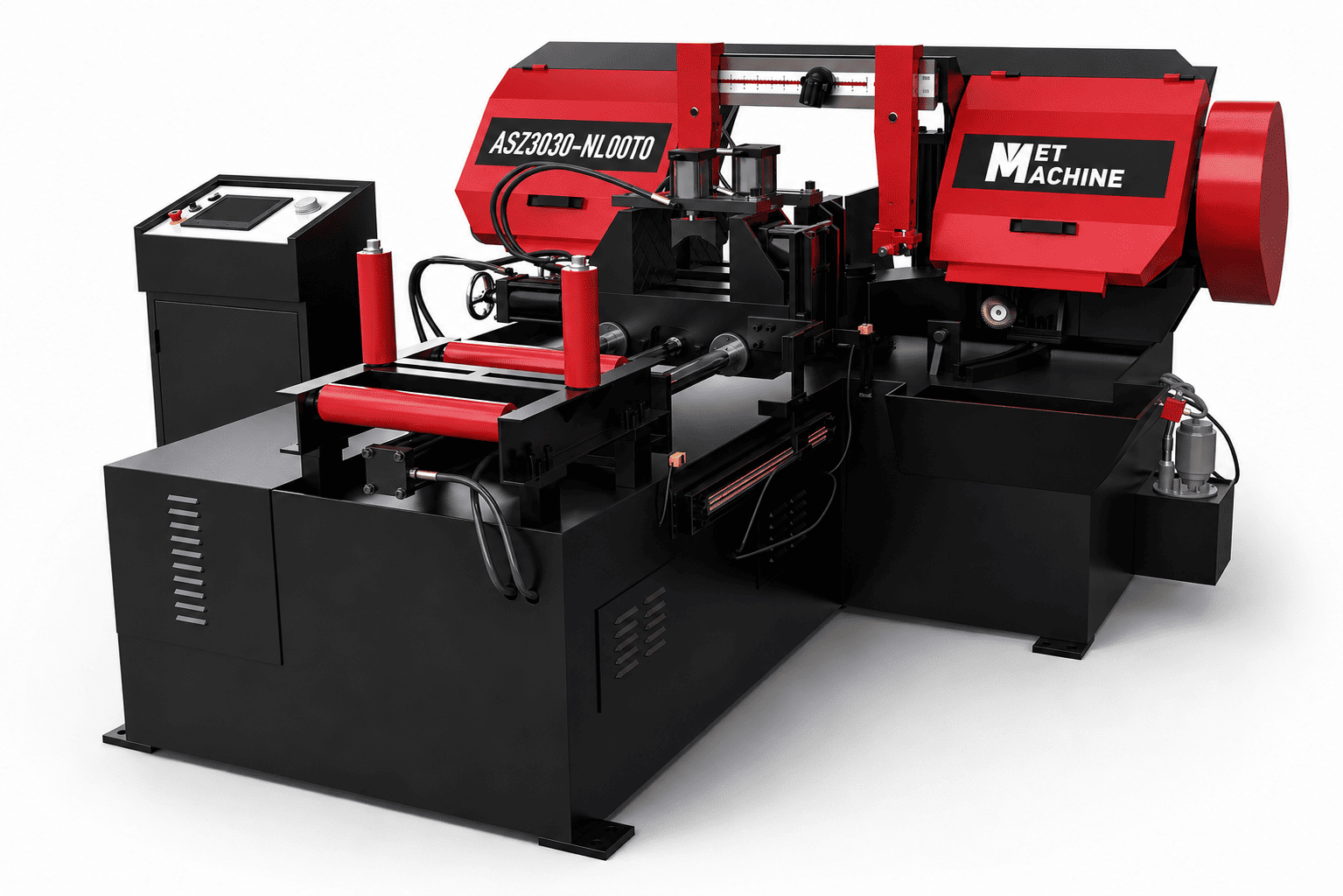

Автоматический ленточнопильный станок с поворотной рамой ASZ3030-NL00T0

1 899 745 ₽

Автоматический ленточнопильный станок с поворотной рамой MetMachine ASZ3030-NL00T0 предназначен для резки металлических заготовок, пластмасс, графита и теплоизоляционных материалов. Поворотная пильная рама позволяет выполнять прямой и угловой рез под углами 90° и 45°.

Станок оснащён асинхронным двигателем мощностью 3 кВт и подключается к электросети напряжением 380 В. Автоматический цикл работы и гидравлический прижим делают модель подходящей для серийного производства и пакетной резки заготовок.

Область применения

Станок используется для обработки:

круглых заготовок диаметром до 280 мм;
квадратных заготовок сечением до 280 × 280 мм;
труб и профильного проката;
сплошных металлических заготовок;
пакетов заготовок;
пластмасс, графита и теплоизоляционных материалов.

Основные преимущества

поворотная пильная рама для резки под углами 90° и 45°;
полностью автоматический цикл работы;
автоматическое опускание и поднятие пильной рамы;
возможность пакетной резки;
гидравлический прижим заготовок;
асинхронный двигатель мощностью 3 кВт;
питание от сети 380 В;
обработка полых и сплошных заготовок;
стабильное качество реза при серийной эксплуатации.

Конструктивные особенности

двухколонная конструкция обеспечивает плавное и точное перемещение пильной рамы;
прочная станина повышает жёсткость оборудования;
чугунные шкивы обеспечивают надёжное базирование и натяжение пильного полотна;
ленточное полотно шириной 27 мм обеспечивает ровный и точный рез;
система подачи СОЖ охлаждает и смазывает режущий инструмент, снижая его нагрев и износ;
гидравлическая система обеспечивает стабильную фиксацию заготовок.

Дополнительные опции

Данная модель оснащена следующими опциями:

N — частотный преобразователь для плавной регулировки скорости движения ленточного полотна;
L — режим пакетной резки с гидравлическим прижимом заготовок;
T — гидравлическое натяжение ленточного полотна с вибростойким манометром.

Комплектация

В стандартную комплектацию входят:

автоматический ленточнопильный станок;
набор инструмента;
комплект установочных подушек;
опорная струбцина;
рольганг — 2 шт

Модель ASZ3030-NL00T0
Частотный преобразователь (N) Установлен
Режим пакетной резки с гидравлическим прижимом (L) Установлен
Гидравлическое натяжение полотна с вибростойким манометром (T) Установлен
Угол резки 90°/45°
Поворотная рама Да
Максимальный размер распила ø90º, мм 300

Максимальный размер распила □90º, мм 300х300
Максимальный размер распила 45º, мм ø200, □300х200
Размер полотна, мм 3505х27х0,9
Скорость полотна, м/мин 20-80
Мощность, кВт 12
Габариты, мм 2450х2900х1900
Вес, кг 3168

Чугунная пильная рама и рабочий стол

Компоненты изготовлены из высокопрочного чугуна, который придаёт конструкции необходимую жёсткость и способствует гашению вибраций, что положительно влияет на чистоту и точность реза.

Массивная усиленная станина

Надёжная сварная база из стальных листов обеспечивает устойчивость даже при работе с тяжёлыми заготовками.

Двухскоростной мотор-редуктор

Привод пилы реализован через редуктор с асинхронным двигателем мощностью 1,5/1,1 кВт. Две скорости резания — 36 м/мин и 72 м/мин — позволяют выбирать оптимальный режим:

36 м/мин — для массивных металлических профилей
72 м/мин — для пластика, цветных металлов и тонкостенных элементов

Вынесенная панель управления

Элементы управления расположены отдельно от рабочей зоны, что повышает безопасность и удобство в эксплуатации

Стационарные тиски с быстрой фиксацией

Надежно фиксируют заготовку при помощи маховика и рычага. Для изменения угла реза поворачивается пильная рама, а не заготовка — это сокращает время наладки и повышает точность.

Ручной механизм натяжения полотна с контролем давления

Полотно натягивается с помощью винтового механизма с удобной рукояткой. Для точности и сохранения ресурса ленты предусмотрены жидкостный тензометр и датчик натяжения, позволяющие оператору отслеживать и регулировать степень натяга.

Гидроразгрузка при опускании пилы

Пильная рама опускается под собственным весом, а плавность и скорость хода регулируется дросселем, расположенным на гидроцилиндре

Автоматическое отключение

Концевой выключатель останавливает работу станка по завершению реза, предотвращая износ и повышая безопасность.

Компенсирующая пружина

Облегчает подъём рамы после завершения операции, снижая нагрузку на оператора.

Регулируемый боковой упор

Упрощает точную установку заготовки и обеспечивает повторяемость резов.

Автоматическая очистка полотна

Встроенная щетка удаляет стружку с пилы в процессе работы, продлевая срок службы ленты и улучшая чистоту реза.

Эффективная СОЖ-система

Встроенный в основание станка бак, два регулируемых подвода охлаждающей жидкости защищают режущий инструмент от перегрева, а обрабатываемые детали — от коррозии. Это также снижает затраты на обслуживание станка.

Точная система направляющих

Ленточное полотно надёжно фиксируется в твердосплавных направляющих с шарикоподшипниками, вылет которых можно регулировать под конкретную заготовку — это обеспечивает точность и аккуратность распила.

Подающий ролик

В комплекте предусмотрен подающий ролик, монтируемый на раму, для упрощения подачи длинных или тяжёлых заготовок.

Повышенный уровень безопасности

При открытии задней крышки шкивов встроенный защитный датчик автоматически отключает станок, предотвращая возможные травмы и поломки.
